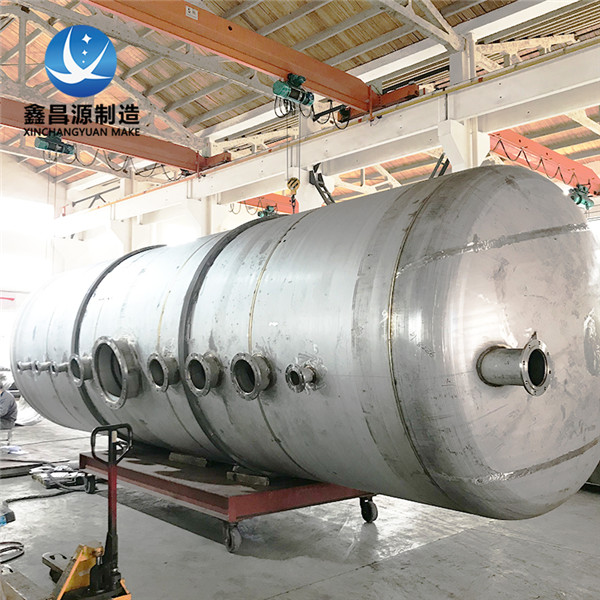

不銹鋼儲(chǔ)罐雖具備天然防腐優(yōu)勢(shì)，但在長(zhǎng)期使用中，受介質(zhì)腐蝕、環(huán)境影響、操作不當(dāng)?shù)纫蛩?，仍可能出現(xiàn)點(diǎn)蝕、晶間腐蝕、應(yīng)力腐蝕等問(wèn)題，導(dǎo)致儲(chǔ)罐滲漏，影響生產(chǎn)安全。掌握科學(xué)的防腐方法，可有效延長(zhǎng)儲(chǔ)罐使用壽命，降低維護(hù)成本。

一、常見腐蝕類型及成因

１．點(diǎn)蝕：多由介質(zhì)中氯離子、溴離子等鹵素離子引發(fā)，表現(xiàn)為儲(chǔ)罐表面出現(xiàn)細(xì)小凹坑，逐漸加深穿透，常見于３０４不銹鋼存儲(chǔ)含鹽、含氯介質(zhì)的場(chǎng)景；

２．晶間腐蝕：焊接過(guò)程中，不銹鋼碳化物析出，導(dǎo)致晶界耐腐蝕能力下降，介質(zhì)沿晶界侵蝕，常見于高溫工況、焊接工藝不當(dāng)?shù)膬?chǔ)罐；

３．應(yīng)力腐蝕開裂：儲(chǔ)罐制造、安裝過(guò)程中產(chǎn)生殘余應(yīng)力，疊加腐蝕性介質(zhì)作用，引發(fā)局部開裂，常見于低溫、高壓或強(qiáng)腐蝕工況。

二、針對(duì)性防腐解決方案

（一）材質(zhì)與工藝優(yōu)化，從源頭防腐

１．合理選用材質(zhì)：如前所述，根據(jù)介質(zhì)腐蝕性選用３０４、３１６Ｌ、３２１等適配材質(zhì)，強(qiáng)腐蝕場(chǎng)景選用特種不銹鋼或襯里儲(chǔ)罐；

２．優(yōu)化焊接工藝：采用氬弧焊打底、多層多道焊接，控制焊接溫度（避免過(guò)熱），焊接后進(jìn)行固溶處理或穩(wěn)定化處理，消除焊接殘余應(yīng)力，減少晶間腐蝕風(fēng)險(xiǎn)；

３．表面處理：儲(chǔ)罐內(nèi)壁可進(jìn)行拋光、鈍化處理，形成致密的氧化膜，增強(qiáng)耐腐蝕能力；外壁可涂刷防腐涂料（如氟碳涂料），抵御大氣、雨水侵蝕，尤其適用于戶外存放的儲(chǔ)罐。

（二）日常使用規(guī)范，減少腐蝕誘因

１．控制介質(zhì)參數(shù)：存儲(chǔ)含氯介質(zhì)時(shí)，嚴(yán)格控制氯離子濃度（３０４不銹鋼介質(zhì)氯離子含量≤２５ｐｐｍ，３１６Ｌ≤１００ｐｐｍ）；避免介質(zhì)溫度劇烈波動(dòng)，防止材質(zhì)性能下降；

２．避免雜質(zhì)混入：禁止將油污、酸堿雜質(zhì)混入存儲(chǔ)介質(zhì)，定期清理儲(chǔ)罐內(nèi)沉淀物，防止局部腐蝕加?。?/span>

３．做好環(huán)境防護(hù)：戶外儲(chǔ)罐需做好防雨、防潮、防曬措施，避免潮濕環(huán)境長(zhǎng)期侵蝕；沿海地區(qū)需重點(diǎn)防范海風(fēng)含鹽霧對(duì)儲(chǔ)罐外壁的腐蝕，定期清潔外壁。

（三）定期檢測(cè)與修復(fù)，及時(shí)消除隱患

１．定期巡檢：每周檢查儲(chǔ)罐表面是否有銹蝕、凹坑、滲漏痕跡，接口、閥門處是否密封完好；每月檢測(cè)介質(zhì)酸堿度、氯離子濃度，及時(shí)調(diào)整參數(shù)；

２．專業(yè)檢測(cè)：每年進(jìn)行一次無(wú)損檢測(cè)（如超聲波檢測(cè)、滲透檢測(cè)），排查內(nèi)部裂紋、腐蝕情況；對(duì)焊接接頭、邊角等易腐蝕部位重點(diǎn)檢測(cè)；

３．及時(shí)修復(fù)：發(fā)現(xiàn)輕微點(diǎn)蝕時(shí)，用砂紙打磨去除銹蝕層，涂刷鈍化劑重新形成氧化膜；出現(xiàn)較深腐蝕或裂紋時(shí)，需停機(jī)檢修，更換受損部件，必要時(shí)整體翻新。
